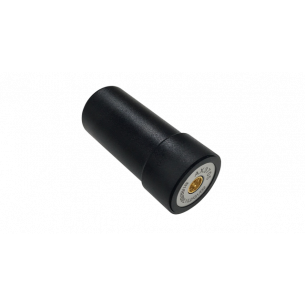

AX3705 — это спиральная антенна, поддерживающая четыре спутниковые группировки и две частоты, которая предназначена для БПЛА и мобильных устройств.
AX3705 — это спиральная антенна, поддерживающая четыре спутниковые группировки и две частоты, которая предназначена для систем БПЛА и мобильных устройств. Можно использовать в аэрофотосъемке, телеметрии, мониторинге стихийных бедствий, дорожном патрулировании и т. д.
Эта спиральная антенна обладает исключительным контролем диаграммы направленности, чистотой поляризации и высокой эффективностью в очень компактном форм-факторе.
Антенна имеет высокий коэффициент усиления и широкую ширину луча, чтобы обеспечить прием спутниковых сигналов при малых углах.
Пиковое усиление 1217–1257 МГц: 2 дБи
1559–1610 МГц: 2,5 дБи
ПоляризацияRHCP
Осевое отношение≤3дБ
Импеданс50 Ом
Смещение фазового центра 37,2 мм
Точность фазового центра ± 3 мм
МШУ
Усиление МШУ 33 дБ (типичное)
Уровень шума≤1,5 дБ
Выходной КСВ≤2,0
Рабочее напряжение 3,3 В ~ 12 В постоянного тока
Рабочий ток 55 мА (макс.)
Пульсация групповой задержки < 15 нс
Технические характеристики
Тип | ГНСС антенна |
Прием ГНСС | GPS L1/L2 GLONASS L1/L2 BeiDou B1/B2 |
Размеры | 27.5 x 60mm |
Вес | менее 19г |
Рабочая температура | -40℃ до +70℃ |
Температура хранения | -40℃ до +70℃ |
Относительная влажность | 95% без конденсации |
Пыле-влагостойкость | IP65 |
Антенный разъем | SMA (папа) |
