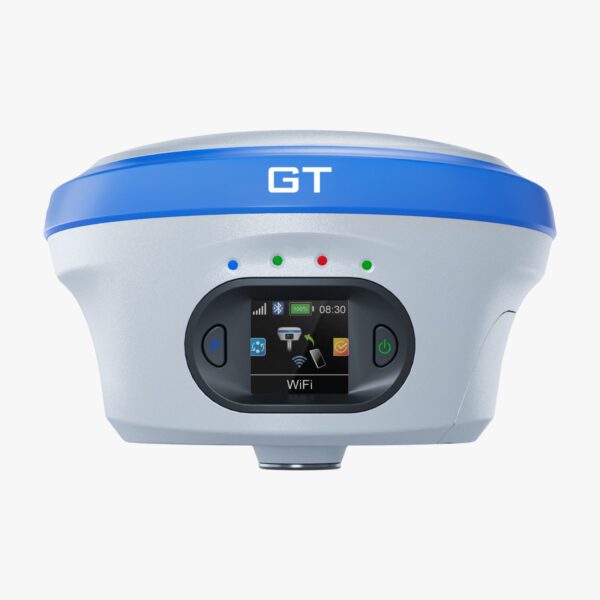

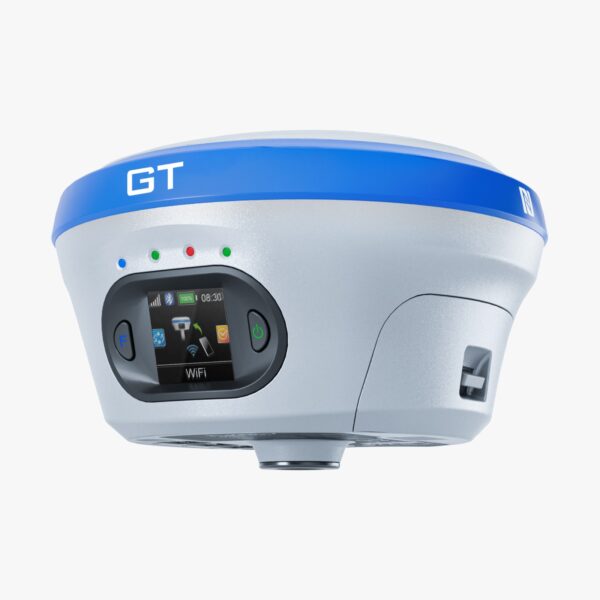

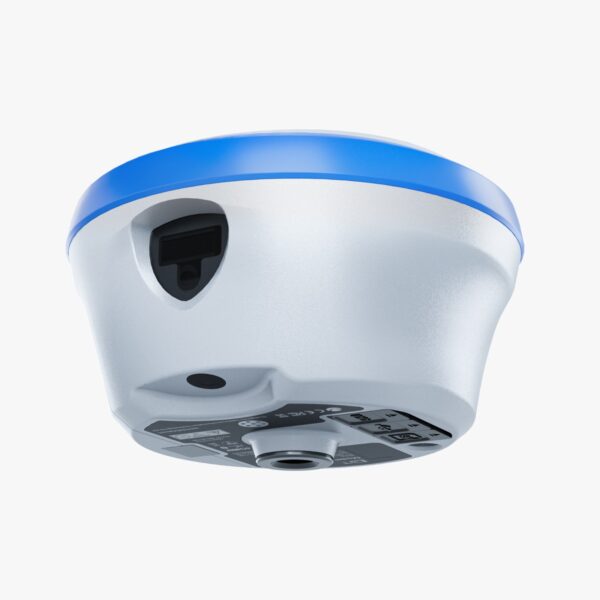

GNSS приёмник GT Visual

GNSS-приемник с лазером и AR-визуализацией

GT Visual объединяет высокоточную спутниковую съемку, лазерные измерения и интеллектуальную визуализацию. Встроенный лазерный модуль с камерой позволяет выполнять замеры без доступа к точке, а AR-камера отображает результаты измерений прямо в дополненной реальности — быстро, наглядно и без ошибок.

Нашли дешевле? Снизим цену!
Доставка и самовывоз: бесплатно
Способы оплаты

Описание ХАРАКТЕРИСТИКИ ДОКУМЕНТАЦИЯ КОМПЛЕКТАЦИЯ

GNSS-приемник с лазером и AR-визуализацией

Интеллектуальная система на базе Linux

Платформа ARM Cortex-A7 + Linux обеспечивает высокую производительность и гибкие возможности расширения функций.

Многочастотное решение

2100 каналов обеспечивают высокоточную навигацию и стабильную работу в режиме RTK.

Измерения с наклоном

IMU-технология позволяет выполнять измерения с наклоном до 60° без потери точности.

AR-вынос в натуру в реальном времени

Профессиональная широкоугольная камера обеспечивает наглядное отображение точек на местности в режиме дополненной реальности, делая вынос в натуру быстрее и удобнее.

Удаленное управление VPN

Интегрированный VPN позволяет удалённо настраивать функции приёмника без необходимости возвращаться к базовой станции, обеспечивая гибкость работы в сложных условиях.

Длительная работа

Два съёмных аккумулятора с функцией горячей замены обеспечивают непрерывную работу в полевых условиях.

ОС и ПО
Система	ARM Cortex-A7 1,8 ГГц
ОС	Linux
GNSS
GPS	L1C/A, L1P, L1C, L2P, L2C, L5
GLONASS	L1C/A, L1P, L2C, L2P, L3, P1, P2
BDS	B1I, B2I, B3I, B1C, B2a, B2b (PPP), ACEBOC
GALILEO	E1, E5a, E5b, E5ALTBOC, E6 (PPP)
QZSS	L1C/A, L2, L2C, L5, L6, LEX
SBAS	L1, L5, WAAS, EGNOS, GAGAN, SDCM
IRNSS	L5
Протоколы поправок	RTCM 2.X, RTCM 3.X, CMR
L-band	PPP-B2b, E6-HAS, SSR-RX
Частота обновления данных	20 Гц (макс.)
Формат данных	NMEA-0183
Повторный захват сигнала	< 1 сек.
Холодный запуск	< 30 сек.
Время инициализации	< 5 сек.
Количество каналов	2100
ТОЧНОСТЬ ИЗМЕРЕНИЙ
Автономный (RMS)	В плане: 1,0 м; По высоте: 1,5 м
DGPS	В плане — 0,10 м; По высоте — 0,20 м
RTK с учетом измерения лазерным дальномером	В плане — 4 мм+0.5 мм/км+0.2 ммα; По высоте — 8 мм+0.5 мм/км+0.2 ммα
RTK с учетом наклона аппаратуры	В плане — 4,0 мм +0,5 мм/км; По высоте — 8,0 мм +0,5 мм/км
Статика и быстрая статика	В плане — 2,0 мм +0,3 мм/км; По высоте — 3,0 мм +0,5 мм/км
Получение сигнала (RMS)	20 нс
Скорость (RMS)	0.03м/с
Точность IMU (в пределах 60°)	8 мм + 0.4 мм
AR точность	План: 4 мм +0.5 мм/км; Высота: 8 мм +0.5 мм/км
Лазерное измерение	Погрешность 3D ≤1.5см в диапазоне 5 м
Дисплей
LCD	Размер экрана: 1,3 дюйма; Режим отображения: LCD; Разрешение дисплея: 240×240
БАТАРЕЯ
Ёмкость	7.2В, 3400 мАч*2
Рабочее время	Более 25 часов (в режиме ровера по GSM)
Зарядка	9~28 В постоянного тока
СИСТЕМНАЯ ИНФОРМАЦИЯ
Bluetooth	5.2+EDR+DLE
WIFI	802.11 b/g/n
Сеть	5G; LTE FDD: B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28; LTE TDD: B38/39/40/41; WCDMA: B1/2/4/5/6/8/19; GSM: B2/3/5/8
Внутреннее радио	Частота: 410-470 МГц; Протоколы: Transeot, Trimtalk, Trimtalk 450S, South, Satel, CSS; Мощность: до 5 Вт; Скорость передачи: 9600/19200 бит/с
Внутренняя память	64ГБ
Лазерный модуль
Тип	Класс 3R
Дальность действия	30 м
План	4 мм +0.5 мм/км +0.2 мм*α
Высота	8 мм +0.5 мм/км +0.2 мм*α
Длина волны	520±20 нм
Мощность	3,8 МВт
Камера
AR камера
Съемка в дополненной реальности	Поддерживается
Сенсор	1/2,8 дюйма
Диафрагма	f/2.5
Разрешение	1920 * 1080
Угол обзора	70,3°H62,7°V38,6°
Искажение	≈0,38%
Общие сведения
Рабочая температура	от -45°C до +85°C
Температура хранения	от -55°C до +95°C
Ударопрочность	Выдерживает падение с высоты 3 м
Защита	Степень защиты IP68
Материал	Основной корпус выполнен из магниевого сплава, верхняя крышка — из АБС/ПК.
Размер	160x160x103
Вес	850 гр

GT Visual Руководство пользователя

GT Visual технические характеристики

Приемник GT Visual
• УКВ антенна
• Блок питания для съемного аккумулятора 220В – 2 шт.
• Адаптер (стакан) для зарядки – 2 шт.
• Кабель передачи данных для приемника USB(A)-USB(C)
• Транспортировочный кейс
• Удлинительная веха 30 см.
• Измерительная пластина
• Переходник для адаптера трегера 3 см.
Комплектация ровер:
• Приемник GT Visual
• УКВ антенна
• Блок питания для съемного аккумулятора 220В – 2 шт.
• Адаптер (стакан) для зарядки – 2 шт.
• Кабель передачи данных для приемника USB(A)-USB(C)
• Транспортировочный кейс
• Контроллер с ПО на выбор пользователя*
• Крепление для контроллера на веху**
• Блок питания для контроллера 220В**
• Кабель ЗУ/передачи данных для контроллера USB(A)-USB(C)**
* — Контроллер докупается отдельно
**- В комплекте с контроллером
